Le module Terrain représente les données du géomètre en trois dimensions et forment ainsi la base pour la modélisation du terrain. Rues et murs de soutènement peuvent être modelés et le déblai peut être soustrait du volume du terrain. Ainsi des plans peuvent en être créés et des valeurs numériques peuvent quantifier les modifications du volume.

Le module Terrain, intégré entièrement dans EliteCAD, se représente en plan comme en coupe et reste toujours associé à la maquette. Ce module additionnel est vendu en option.

Description :

Le module Terrain est utilisé dans la planification de bâtiments et des travaux de génie civil ainsi que dans la planification spatiale du paysage.
Le module interprète les points et les courbes spatiales pour calculer la représentation du terrain 3D. Celui-ci peut être modélisé et complété avec des rues, des murs de soutènement, des places ainsi que des cubatures de déblais. Le logiciel fournit les modifications cubiques correspondantes. Le terrain est affiché parfaitement en plan, en vue et en coupe et génère le plan de terrassement.

Données de base :

Courbes de niveaux
Courbes de niveaux

Le module Terrain peut interpréter des données ASCII de différents formats, ainsi que des fichiers du type Shape ou Interlis pour en générer une maquette 3D. Des données vectorielles comme p.ex. DXF/DWG peuvent être lues en tant que dessin de référence pour en récupérer les données cadastrales.

Fonctionnalités :

Basé sur les informations saisies en tant que points, courbes ou fichiers de points, un terrain est créé dans les trois dimensions. La maquette peut être modélisée en manipulant les valeurs « xyz » de chaque point ou d’une courbe. En indiquant les limites du terrain celui-ci est réduit à cette dimension.

Avec des surfaces et de bords de terrain vous pouvez créer des places et aussi des talus même escarpés. Les rues sont définies avec leurs talus et tranchées en dessinant des polygones ou des splines. Un terrassement est défini en saisissant le périmètre de la fouille, les angles d’inclinaison, du radier avec pente ou en dessinant un volume à déduire. La fonction du terrassement fournit les données des volumes et génère le plan de terrassement.

Présentation :

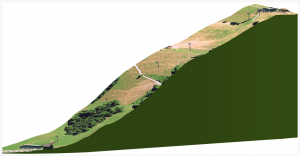

EliteCAD - Terrain
EliteCAD – Terrain

Pour une présentation élaborée il est possible d’attribuer des textures et des couleurs selon MNCS / RAL à n’importe quelle facette du volume. Des éléments de la bibliothèque 3D ou 2D comme des personnes ou des plantes peuvent être placés directement dans la maquette. Ils s’adaptent automatiquement à la hauteur du point d’insertion. Les courbes de niveau sont automatiquement étiquetées, se représentent comme courbes dans le plan et peuvent être représentées aussi dans la maquette 3D. Elles offrent ainsi une base d’orientation optimale pour le travail en maquette et dans les vues.



Le prix :  EliteCAD Module Terrain = 1 290.00 € HT
